大口徑Y型過濾器簡介 :

     大口徑Y(jié)型過濾器是管道輸送介質系統中不可缺少的一種裝置，通常安裝在水力控制閥、減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中顆粒性雜質，以保護管道設備的正常使用。

大口徑Y(jié)型過濾器特點：

       大口徑Y(jié)型過濾器具有結構先進，阻力小，排污方便等特點。適用介質可為水，油、氣?？砂从脩粢笾谱鳛V網，其外型基本相同（Y型），內部件全部采用不銹鋼，堅固耐用。當液體通過主管進入濾藍后，固體雜質顆粒被阻擋在濾藍內，而潔凈的流體通過濾藍、由過濾器出口排出。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。Y型過濾器體形小、濾眼細、阻力小、效果高、安裝檢修方便、成本低、并排污時間短，對一般小型號者，只需5-10分鐘。
      大口徑Y(jié)型過濾器可根據用戶需要設置過濾網的目數，一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-480目/cm2。連接形式分法蘭式和絲口式。

大口徑Y(jié)型過濾器適用說明如下：

1、大口徑Y(jié)型過濾器由殼體、排污蓋、濾芯、濾網等組成。網眼總面積是入口管首截面積的3-4倍.
2、大口徑Y(jié)型過濾器用于管道清除輸送介質:熱水、冷水、蒸汽、壓縮空氣各種機械雜質,特別是鍋爐房循環水泵前均需安此產品,為了清除系統中的機械雜質,使設備和管道免受堵塞和磨損,在額定流速下壓損為0.05-0.1米水柱。
3、大口徑Y(jié)型過濾器用于各種用汽設備,如:蒸汽儀表、疏水閥,壓縮空氣和各類用汽設備前均需安裝。在額定流速下壓損為0.05-0.2米水柱。
4、大口徑Y(jié)型過濾器的濾眼密度有多種。例如:64孔、200孔、300孔/Cm2。常用于各種輸油管道上一切設備。例如:油泵、油鍋爐前均需安裝,在額定流速下壓損為0.05-0.1米水柱。
5、大口徑Y(jié)型過濾器適用于化工，石油化工生產中的弱腐蝕性物料，如：水、氨、油品、烴類等。

化工生產中的腐蝕性物料，如：燒堿，濃稀硫酸，碳酸，醋酸，酸等。
制冷中的低溫物料，如：液甲烷，液氨，液氧和各種冷劑。
輕工食品，制藥生產中有衛生要求的物料，如:啤酒，飲料，乳制品，糧漿醫藥用品等。

大口徑Y(jié)型過濾器主要技術參數：

主體材質 A3（WCB）L2  304(CF3)  316(CF8M)  316(CF3M)  襯里
過濾芯件材質 304  304L  316  316L
不銹鋼鋼絲網材質 304  304L  316  316L
密封墊片 丁晴橡膠墊片   聚四氟乙烯墊片    金屬墊片  石墨墊片
密封面 突面（RF）平面（FF）凹凸面（MFM）榫槽面（TG）
螺帽螺栓 20#  304  304L  316   316L
法蘭標準 HG  GB  HGJ  JB  ANSI  JIS  DIN  BS  NF
鏈接形式 對焊連接（Ⅰ）法蘭連接（Ⅱ）內螺紋連接（Ⅲ）外螺紋連接（Ⅳ）
工作溫度 碳鋼：-30℃～+350℃       不銹鋼：-80℃～+480℃
外表 碳鋼：防腐油漆   不銹鋼：酸洗處理或防腐油漆   黃銅：本體
設計制造檢測標準 HGJ532-91   GB150-98

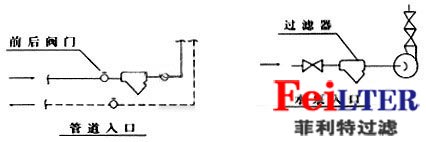

大口徑Y(jié)型過濾器安裝尺寸參考：

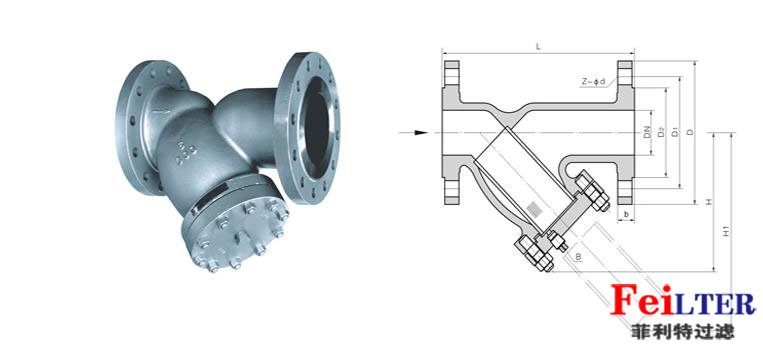

大口徑Y(jié)型過濾器尺寸參數：
